1. 시공개요
1) 압입식공법
무진동 압입식 추진공법이므로 소음 및 진동이 없어 상부구조물의 피해가 없고 민원 발생의 소지가 없다.
2) 경암(지름=800mm, L=200m) 시공
경암 암반까지 파쇄 전진이 가능하여 모든 토질에 적용할 수 있어 공기단축과 시공의 확실성을 높일 수 있다.(지름=300mm~3,000mm 모든 토질시공 가능)
3) 현장에 맞춘 배토 방법
사용배토 및 버력처리를 지질, 현장 상황 및 강관의 구경에 따라 인력굴착, 무진동 스크류 굴착 및 스키드 로더 등을 사용하므로 공사비를 절감할 수 있고 안전사고 방지에도 탁월한 효과를 지닌다.
4) 선 강관 추진공법
경암 굴착을 제외한 모든 토질에 선단 슈보강을 통한 선강관 추진 후 굴착이므로 지반침하가 거의 없어 상부 구조물에 영향이 거의 없다.
5) 시공 중 각도조절가능
강관 이동지지대의 설치로 압입시공시 강관의 수평추진의 정밀성이 높아지고 시공중 선도관 추진 상황에 따라 각도조절이 가능하다.
6) 기기효율성 극대화
일부 굴진후 배토, 굴진후 배토의 반복공정으로 시공하므로 기기사용의 효율을 극대화 시킬 수 있고 반력벽을 최소화 할 수 있어 공기가 빠르다.
2. 시공순서
1) 토사 및 풍화암

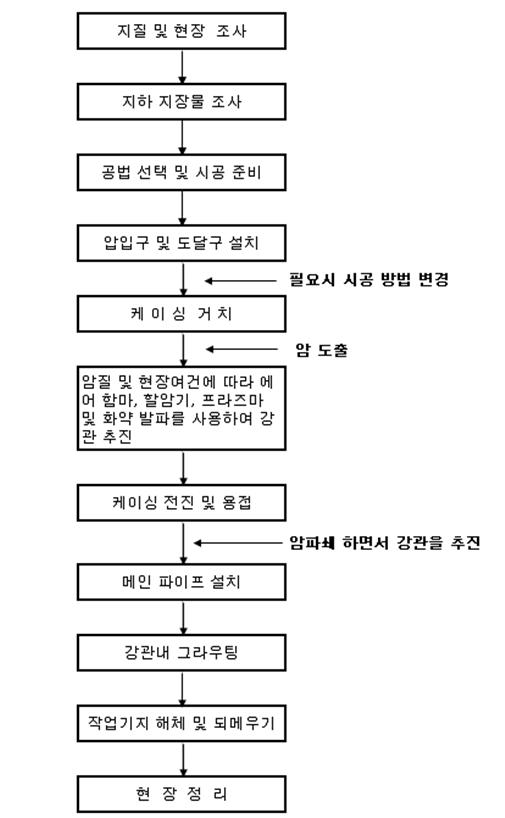

2) 연암 및 경암
3. 강관추진 시공방법
① 추진 전진기지내 바닥 콘크리트 타설 및 반력벽 콘크리트 타설 후 본 관로 계획경사로 기계레일 설치와 강관 압입 추진기 장비를 조립 거치시킨다.
② 첫 번째 pipe에 선단 슈 보강작업을 한다.
③ 기계 레일위에 선단 슈 보강을 한 pipe를 거치시키고 레벨을 다시 확인한다.
④ 거치된 첫 번째 pipe를 강관 압입 추진기로 추진한다.
⑤ 추진 및 토사굴착이 동시병행으로 강관이 압입된다.
⑥ 굴착된 토사 및 버력은 오거 스크류, 인력 및 기계 등을 통해서 밖으로 배출된다.
⑦ 첫 번째 pipe추진이 완료되면 레벨측량 확인 후 두 번째 pipe를 거치 시키고 강관 용접을 한다.
⑧ 강관용접 완료 후 4, 5, 6, 7번 항을 반복 작업한다.
⑨ 도달기지로 강관을 관통 완료시킨다.
⑩ 추진관로가 완료되면 본관을 추진관내에 부설한다.
⑪ 본관이 부설되면 몰탈 그라우팅 작업을 한다.
4. 속관추진 및 그라우팅 시공방법
① 추진관내 속관용 부력방지대 및 속관레일을 앵글(90×90) 3m 간격으로 용접 설치한다.
② 추진관내 부력 방지대 및 속관레일이 완료되면 속관을 추진관 내로 부설한다.
③ 계획구배로 관이 부설되면 철판으로 마구리판을 제작하여 강관 양쪽 단에 마구리판을 용접하여 밀봉시킨다.
④ 추진관 양단 끝에 몰탈주입 파이프와 에어벤트를 설치한다.
⑤ 몰탈 주입구로 주입압력 5~7㎏/㎡로 그라우팅 주입한다.
⑥ 에어벤트로 몰탈이 흘러나올 때까지 계속 주입 후 완료한다.
5. 시공상세도
1. 안내간판, 안내시설설치 | 2. 지장물 확인 | 3. 전진, 도달기지 가시설 시공 |
4. 지압벽 설치 | 5. 바닥콘크리트 타설 | 6. 추진레일 설치 |
7. 장비설치 | 7. 장비설치 | 8. 선도관 제작(암반) |
8. 선도관 제작(암반)
| 8. 선도관 제작(토사)
| 8. 선도관 제작(추진용PC 관용) |
9. 강관추진 | 9. 추진용 PC관 추진 | 10.강관내 토사 굴착 |
10. 추진용 PC관내 토사굴착 | 10. 강관내 암반굴착 | 11. 파쇄암반출 |
12. 토사반출 | 13. 토사반출 | 14. 강관외부 용접접합 |
15. 강관내부 용접접합
| 16. 도복장 강관 외부 용접접합 | 17. 도복장 강관내부용접접합 |
18. 도복장 강관접합부 도복 | 19. 추진용 PC관 부설 | 20. 관추진후 외부 그라우팅 |
20. 관추진후 외부 그라우팅 | 21. 추진용 PC관 추진후 접합부 홈메우기 | 22. 몰탈채움용 주입구 설치 |
23. 지압벽 철거
| 24. 본관시공(PE관 전기융착식 접합) | 25. 본관시공(PE관 소켓식 접합) |
26. 본관시공(도복장강관 용접접합) | 27. 본관시공(도복장 강관 용접접합 써프트로라) | 28. 본관시공(써프트 로라)
|
29. 본관시공(바닥고정용 로라) | 30. 본관시공(부력방지-하부고정) | 31. 본관시공(부력방지대) |
32. 에어벤트
| 33. 추진관폐쇄, 에어벤트
| 34. 몰탈채움
|
35. 몰탈채움(에어벤트로 배출) | 36. 가시설철거 및 되메우기 | 37. 되메우기 완료 |
